《汽车和挂车光信号装置及系统》发布,新增光信号灯投射功能

2024-10-22

中国照明网报道

20549

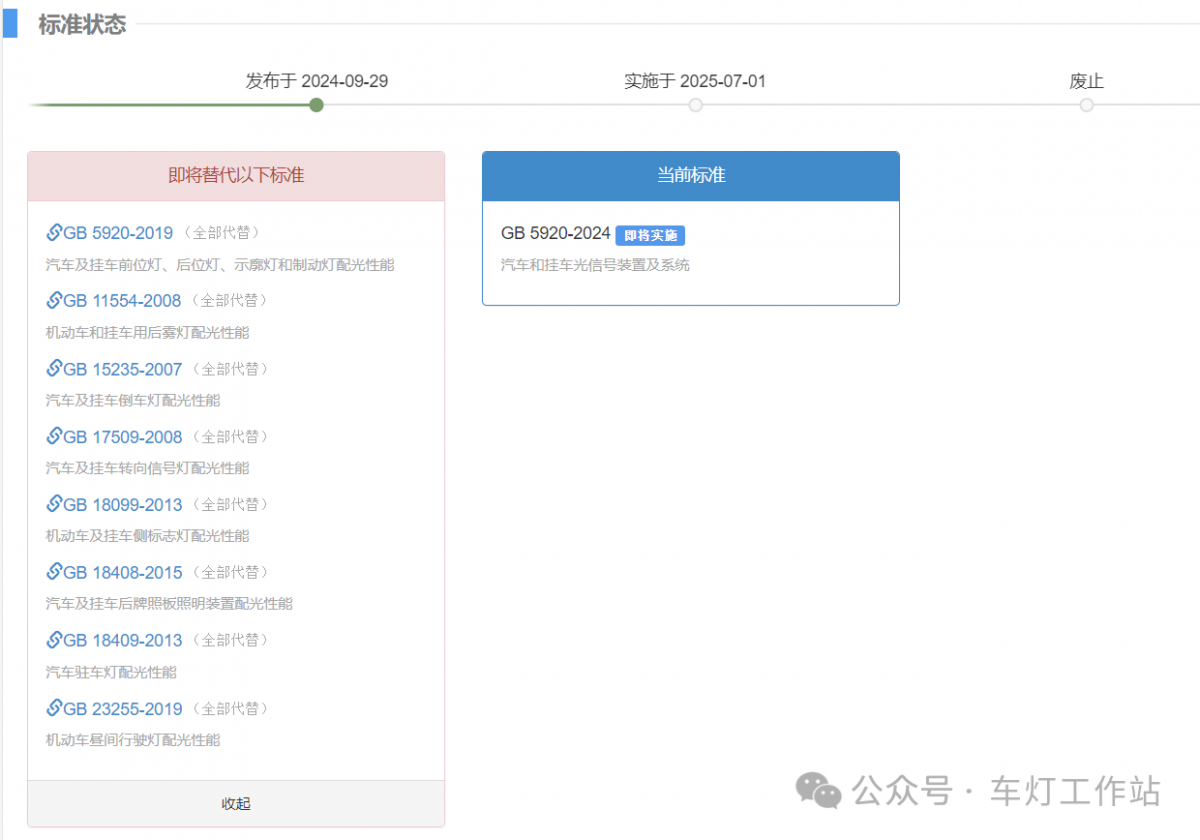

导语: GB 5920-2024《汽车和挂车光信号装置及系统》近期正式发布,将会替代现行的信号灯配光法规(除后回复反射器)。

  GB 5920-2024《汽车和挂车光信号装置及系统》近期正式发布,将会替代现行的信号灯配光法规(除后回复反射器)。


  主要变化点:

  1. 新增的灯具功能定义

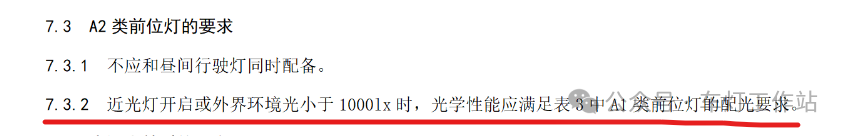

  1.1 A2前位灯

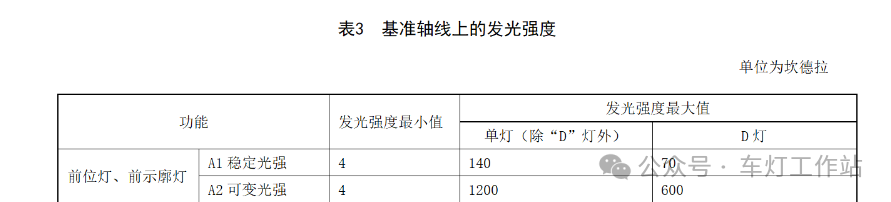

  最大光强调整到1200cd,但在近光开启或外界环境<1000lx时,应该满足A1前位灯的配光要求。

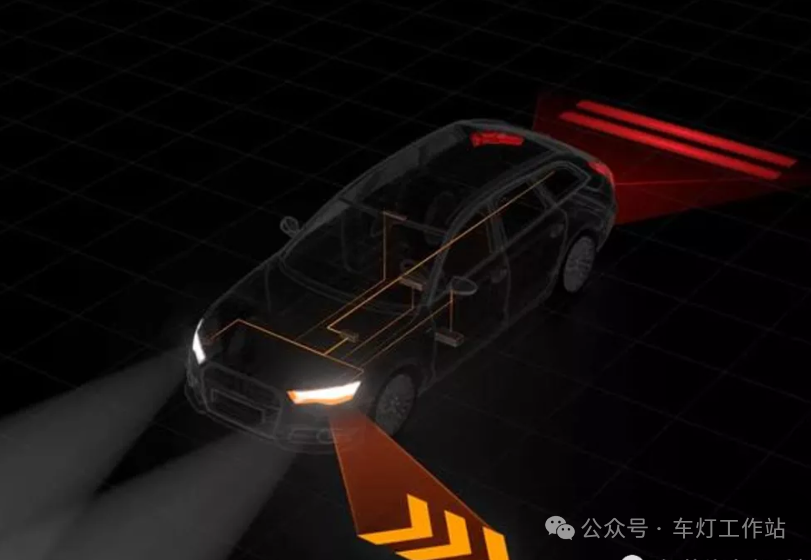

  1.2 光信号投射功能:

  光信号投射功能的定义:

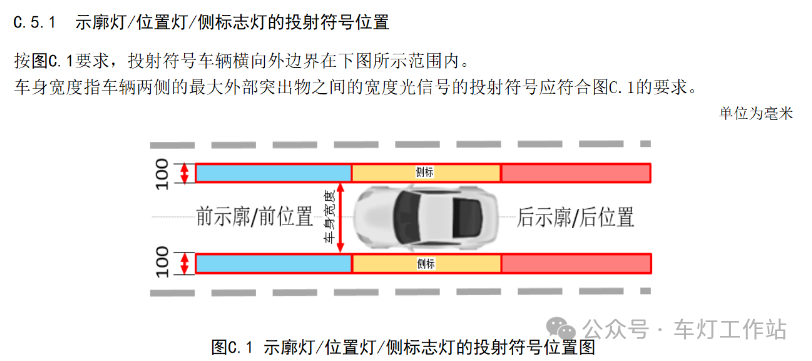

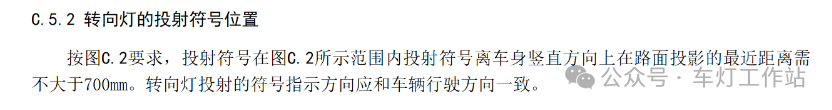

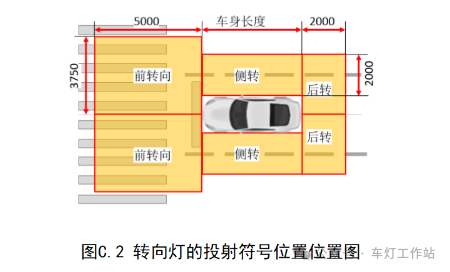

  光信号投射功能的特殊要求:

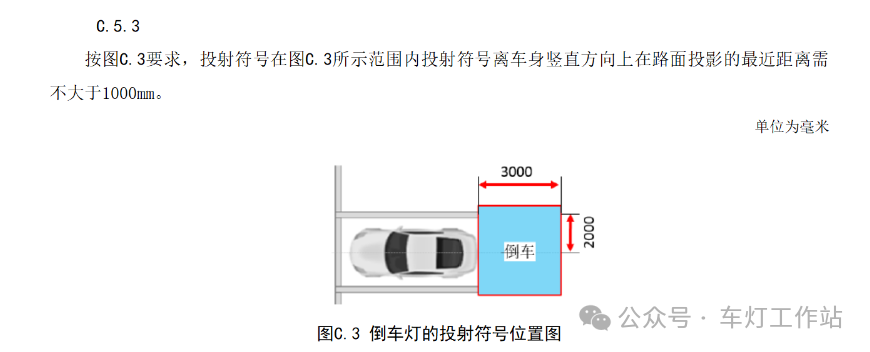

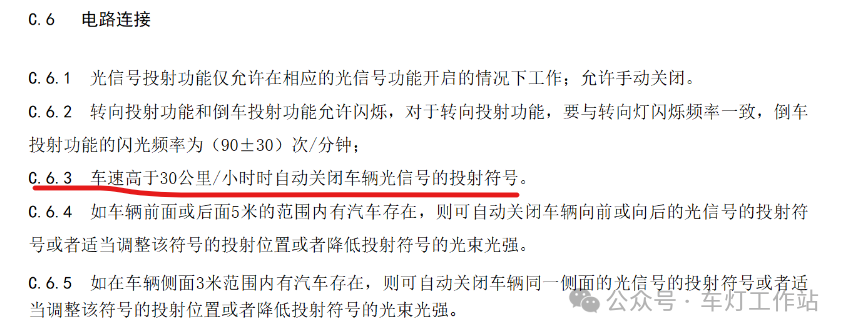

  光信号投射功能电路连接要求


  2. 总体要求的更新

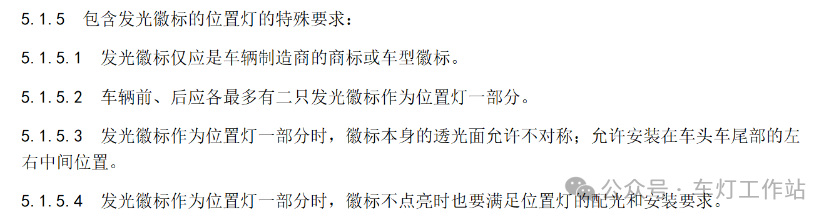

  2.1 增加带发光徽标的位置灯功能及要求

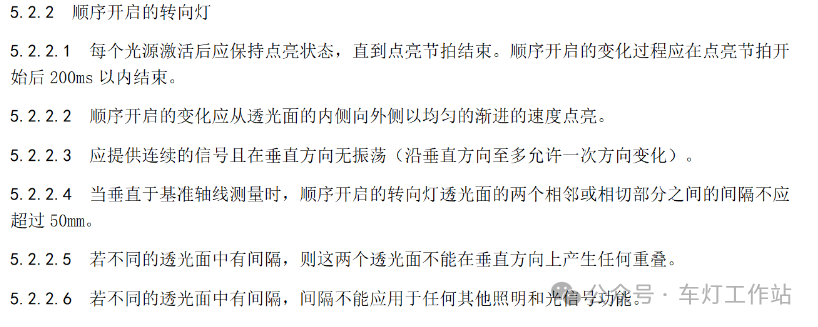

  2.2 增加了顺序点亮的转向灯要求

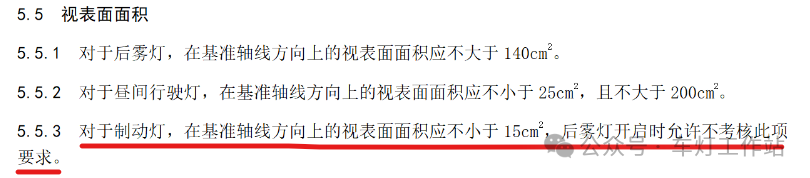

  2.3 增加制动灯视表面面积的要求

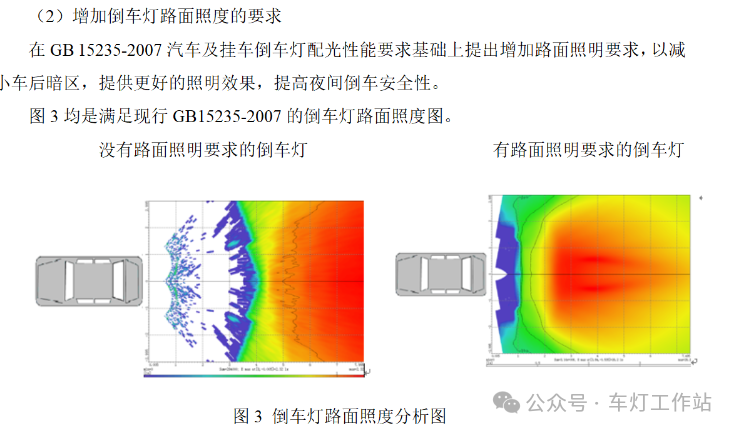

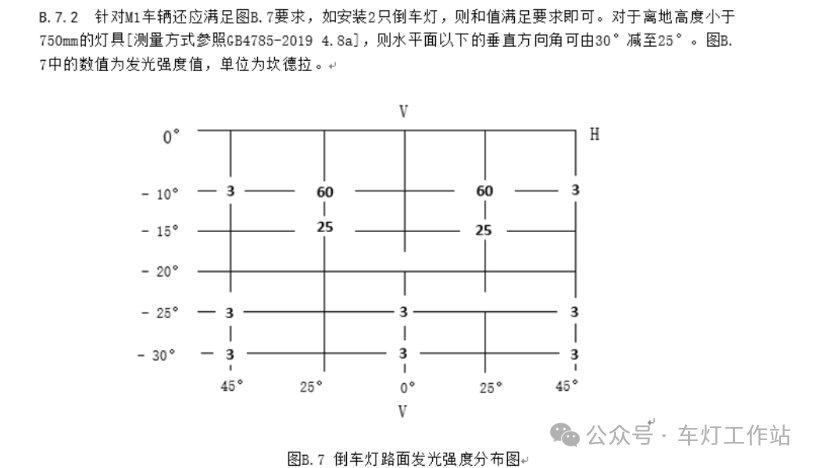

  2.4 增加倒车灯路面照度要求


  2.5 ADS标志灯

  听说正式发布版取消了征求意见稿时定义的ADS标志灯,避免法规过于激进。


  3. 总结

  本次法规的更新积极的听取了车灯行业的现状,避免了法规限制车灯产业发展的问题。如增加了发光徽标允许不对称、光信号投射功能、A2类型前位灯、增加制动灯视表面面积的最小要求、增加倒车灯的路照要求。很好的解决车灯行业遇到的普遍性问题。

  附:《汽车和挂车光信号装置及系统》.pdf
