广州塔是如何发光的?

2017-10-09

来源:

   作者:李杰

1753

导语: 广州塔的灯光设计在业内也备受称赞,在广州国际灯光节、春节联欢晚会等大型活动中展现出了她无与伦比的身姿和魅力。那她的灯光是如何实现的?下面一起来揭秘。

  素有“纤纤小蛮腰”之称的广州塔高达600米,是世界第一高自立式电视塔,项目启动伊始便获得了各方的极大关注。

  作为广州的城市地标,广州塔定位以观光旅游为主,具有广播电视发射、文化娱乐和城市窗口功能的电波塔。塔身外形通过钢斜柱、斜撑、环梁和内部的钢筋混凝土筒体的运用,实现垂直圆柱、水平圆环和对角线三个主要设计元素。

  广州塔的灯光设计在业内也备受称赞,在广州国际灯光节、春节联欢晚会等大型活动中展现出了她无与伦比的身姿和魅力。那她的灯光是如何实现的?下面一起来揭秘。

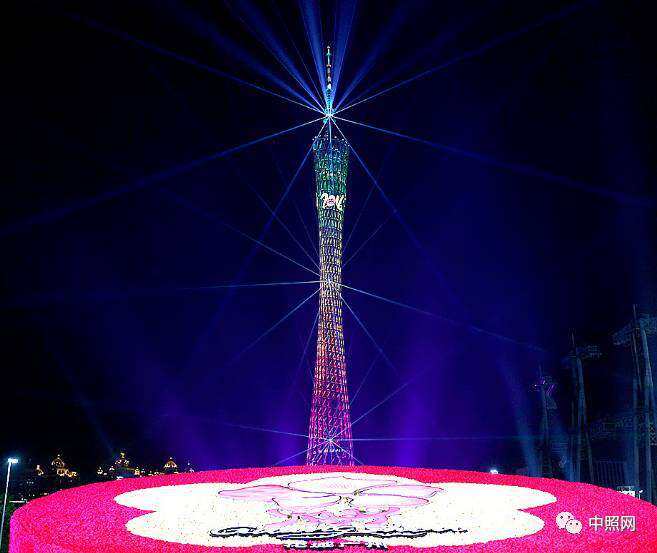

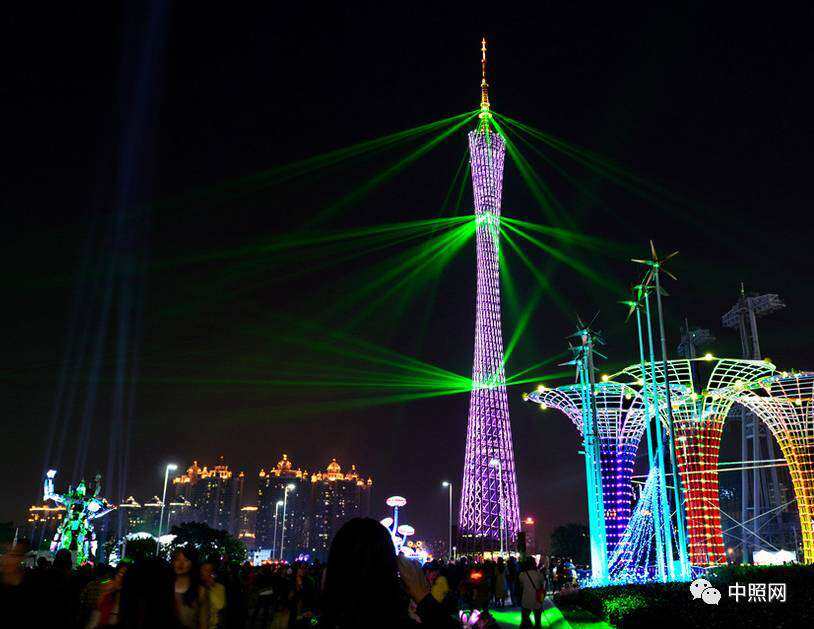

▲广州国际灯光节上的“广州塔”

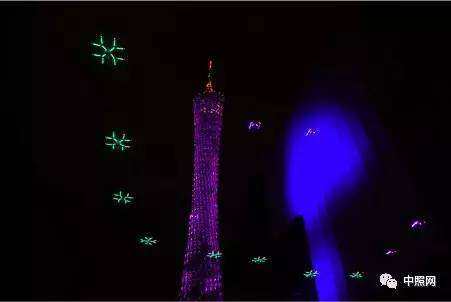

▲央视春晚广州分会场中上广州塔

  广州塔的照明解决方案时,坚持“以人为本”的设计理念,通过与建筑师及灯光设计师紧密合作,创造性地开发出将LED照明设备整合在复杂的建筑结构上的方案,形成多彩而律动的照明效果,充分展现了“岭南少女般高贵典雅和婀娜多姿”这一核心建筑设计理念。

  利用LED指向性强的特点,对配光加以严格控制,内敛照射,将光聚集在柱子和环梁等结构上,不仅减少了溢散光和光污染,避免对周边居民社区的影响,而且营造出了柔和、浪漫、魔幻的阴柔之美。


  塔身灯光设计

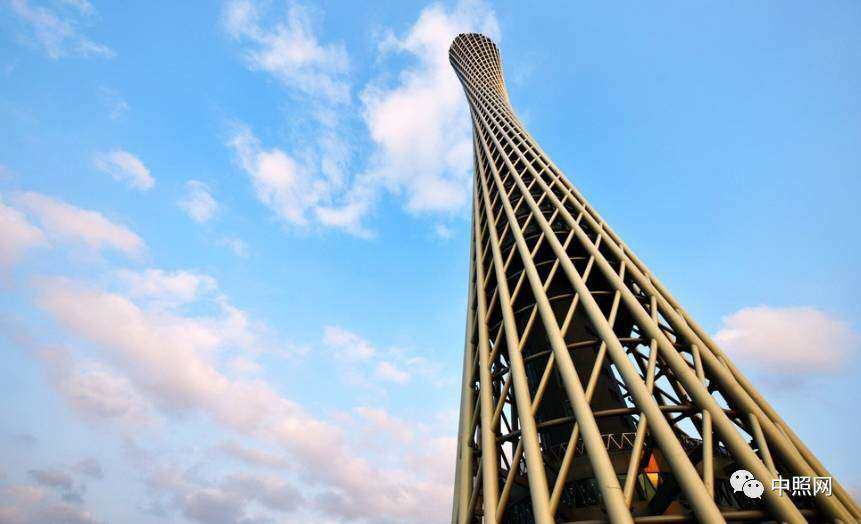

  广州塔由24根锥形钢柱组成的外筒钢结构将采用浅灰色,46个圆环采用中灰色,而最里面的混凝土核心筒采用深灰色;

  通过月牙板的固定,灯具安装的角度统一向上和向下照射主立柱,并且一节一节接力照射,类似此种方法的有水平环梁灯光设计、斜撑灯光设计。

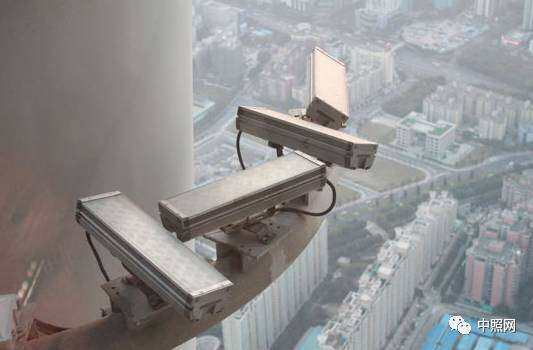

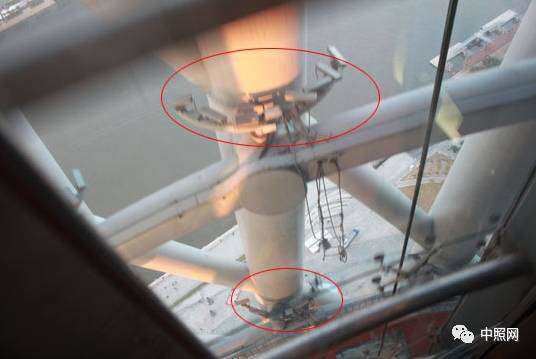

▲广州塔的LED灯组装在塔身外框筒的内侧,白天效果

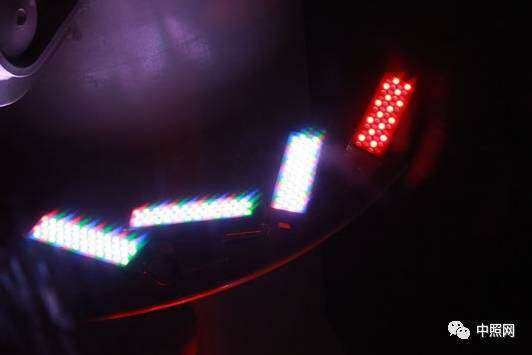

▲夜晚亮灯后投射到塔身上。

  塔身灯光将由1080个节点LED灯组成,通过计算机控制电路,可以产生各种变化的视频广告效果。

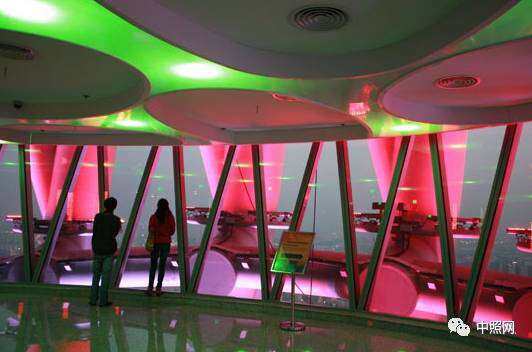

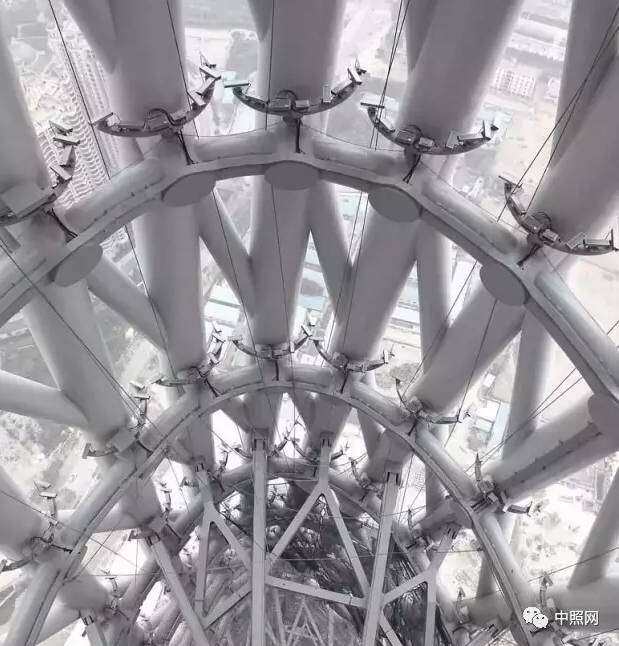

▲塔内观看的效果

  塔顶天线设计

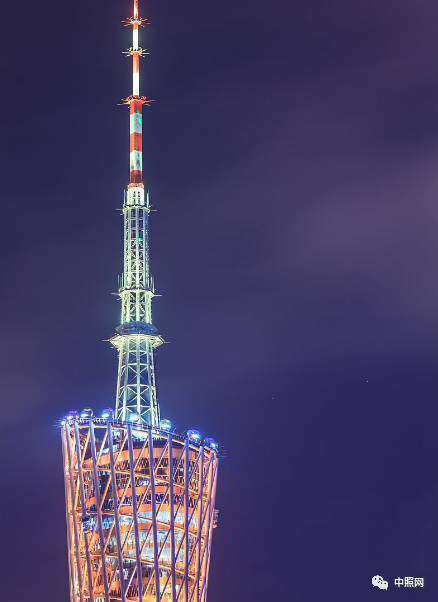

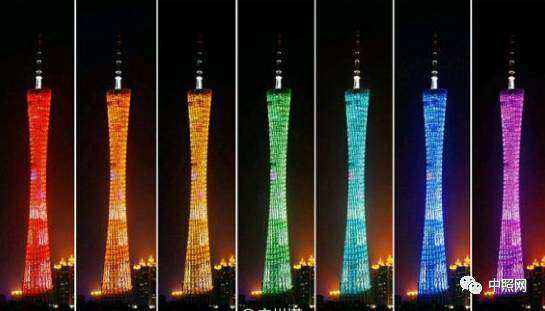

▲天线桅杆通过时控电路控制,每天亦可锁定不同颜色。

  设计时的想法是运用灯光这载体表达时间的变化,通过塔顶的天线灯光颜色的变化,让广大民众只要看到塔顶的颜色就知道今天是星期几。

  塔顶有三台射程超过1000米的激光灯束,分别指向珠江新城的广州双塔和中信广场;

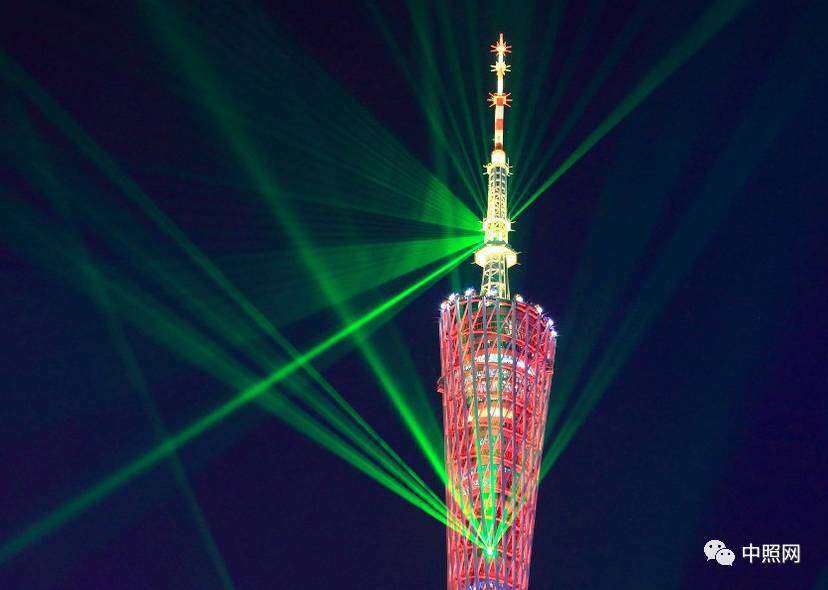

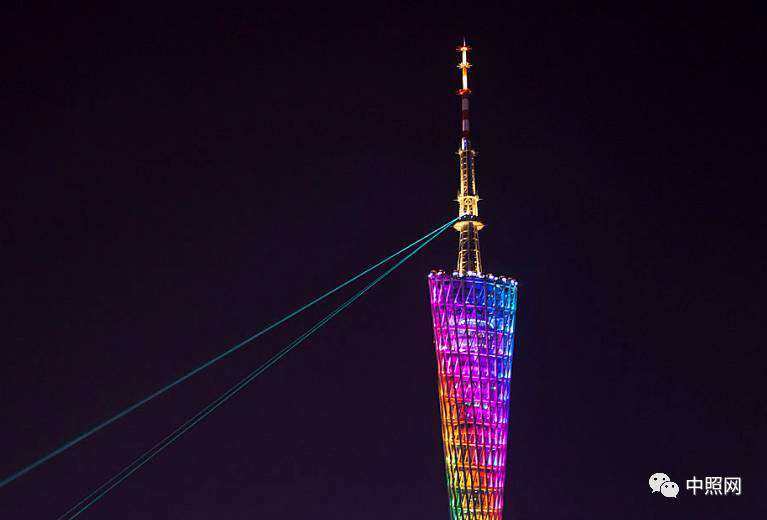

▲激光灯束

  节日灯光设计

  广州新电视塔的日子灯光设计也是非常讲究的,有重大节日的效果、一般节日灯光效果等等,灯光效果完全不一样。

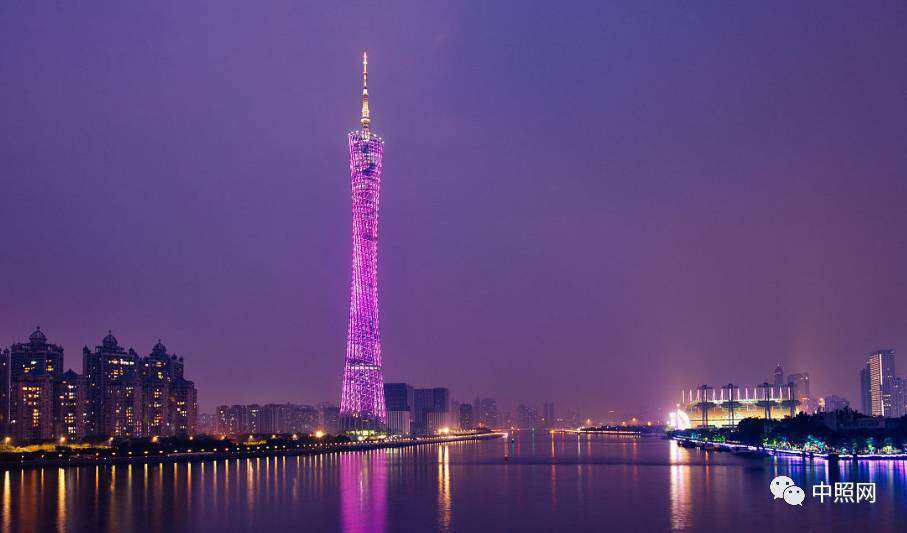

▲平日效果

▲重大节日效果

  其实,广州塔流光溢彩的生动效果来自于6000多套LED照明设备。其中,LEDColorReachPowercore大功率彩色动态泛光灯具,是第一款能真正展现巨型建筑立面或空间结构的产品,28层楼高的投射距离能帮助建筑开启不同凡响的内涵。

  而DynafloodLED专业动态泛光灯具,强调用色彩来突出建筑结构。二者的完美配合最终实现了广州塔大规模LED泛光照明的划时代应用。

*部分资料参考自知乎、飞利浦照明
